风冷式直线振动筛

风冷式直线振动筛旋振筛产品概述

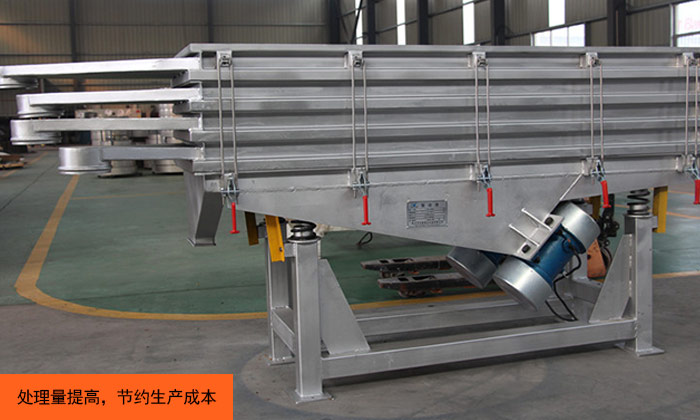

风冷式直线振动筛也叫降温直线振动筛，简称风冷式直线筛,它是以“大汉牌”DZSF系列直线筛为基础，增加了风机降温冷却系统，可将高温物料降温后继续筛分,有效的降低高温物料的筛分难度，筛分效率、处理量也得到了大幅度的提高，节约生产成本。较之传统的水冷直线振动筛，风冷直线振动筛更加适合怕水、怕潮物料的筛选分级作业。

风冷式直线振动筛适用范围

风冷式直线振动筛被广泛应用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状或颗粒状物料的筛分，物料粒度在0.074-5mm，含水量小于70%且无粘性，大给料粒度不大于10mm。



风冷式直线振动筛工作原理

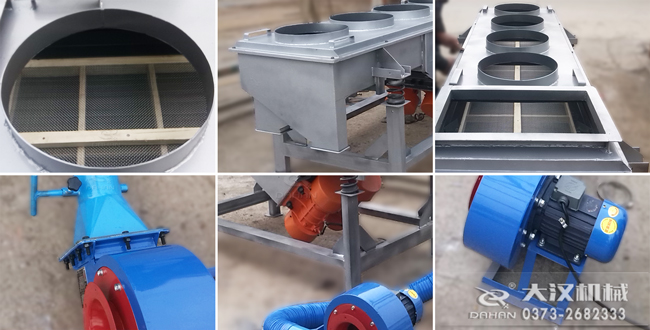

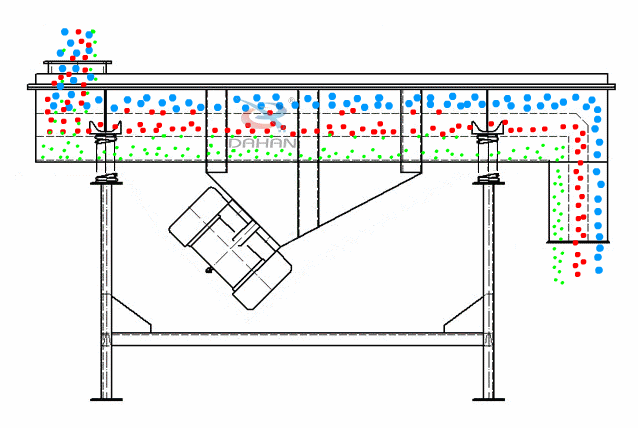

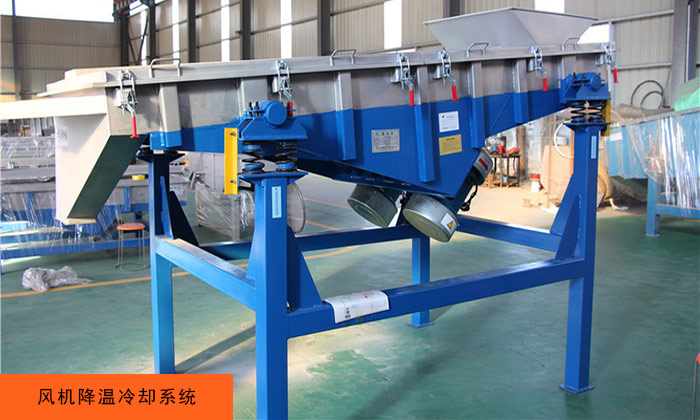

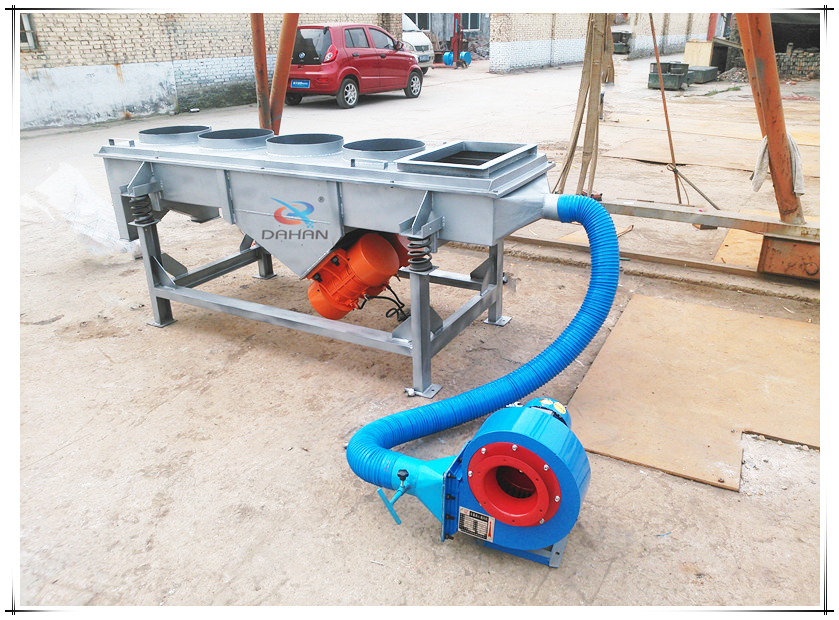

降温直线振动筛是以“大汉牌”DZSF系列直线振动筛为基础，在进料口底部或箱体下侧端增加了风机降温冷却系统，在进料口加装筛网及小型排料口使大颗粒结块物料从小型排料口中排出，该装置可有效拦截大颗粒并缓冲物料对筛网的冲击，延长筛网使用寿命（该装置针对部分物料，不需要可去除）。物料在进入设备时，位于进料口底部或箱体下侧端的风机降温冷却系统对其进行降温作业，两台振动电机相对筛面有一倾角，在激振力和物料自重力的合理作用下，降温后的物料在筛面上被抛起、跳跃式向前做直线运动，通过多层筛网过滤不同规格的筛上物及筛下物，分别从各层的出料口排出，达到筛选和分级的目的。

风冷式直线振动筛性能特点

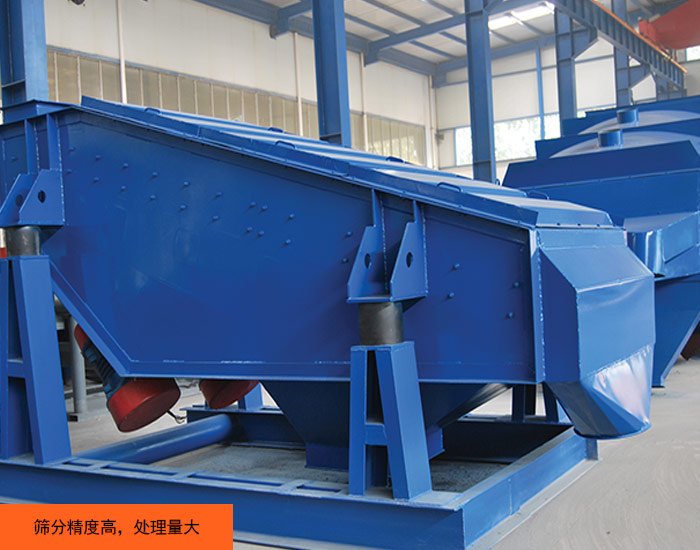

1、筛分精度高、处理量大，耗能少、噪音低；

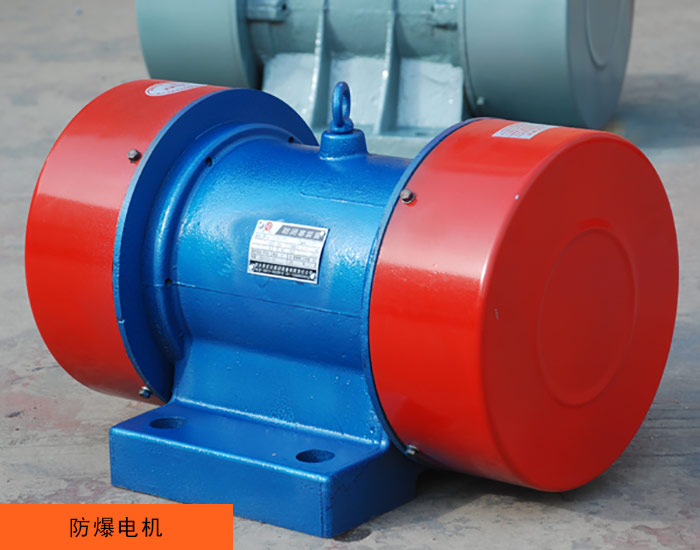

2、风冷式设计，防爆电机，物料筛分的同时可进行降温处理；

3、适用范围广，可应用于各种需要降温的物料；

4、筛机整体密封性好，无粉尘溢散，噪音低；

5、筛网独特设计，使用寿命长，换网方便快捷;

6、结构简单，维护方便，适合流水线自动化作业。



型号	筛面尺寸 (mm)	筛面层数	网孔尺寸 目	处理量 (t/h)	振次	双振幅 (mm)	电机功率 (kw)	振动方向角	外形尺寸 (长×宽×高)mm
DZSF515	500×1500	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.12-20	960	6-8	2×0.55	45-60	2750×808×938
DZSF1020	100×2000		2-200	0.11-20	960	6-8	2×0.55	45-60	2219×1320×960
DZSF1025	1000×2500		2-200	0.18-15	960	6-8	2×0.75	45-60	2269×1320×960
DZSF1030	1000×2500		2-200	0.1-20	960	6-8	2×1.1	45-60	3219×1340×1120
