拍击筛

拍击筛

旋转次数:290±6次/分

拍击次数:156±3次/分

应用范围:普通磨料粒度组成检查、超硬材料生产分级

7*24小时免费咨询热线
0373-268 2333

产品详情

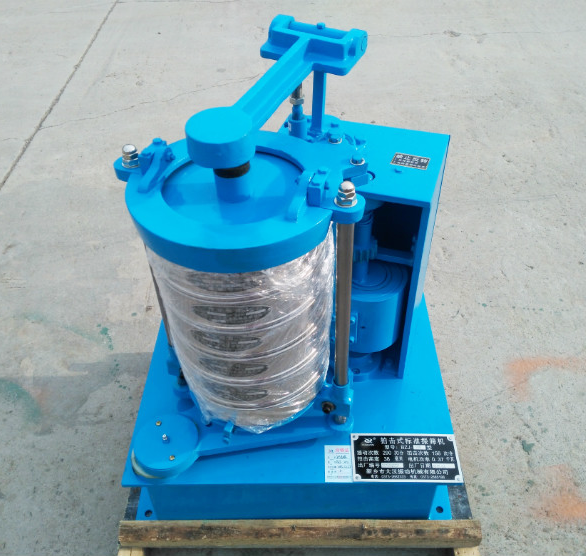

拍击筛产品概述

拍击筛式拍击式标准振筛机的简称,又称拍击式振动筛,是实验室的常用检测仪器之一,也是试验筛检测粒度的专用设备,拍击式振动筛可配备专用夹具,即可装夹ф200标准筛,又可夹装ф75、ф100套筛,装夹方便灵活,夹紧牢固,并能自动停机,操作方便。

拍击筛适用范围

拍击式标准振筛机适用于普通磨料粒度组成检查、超硬材料生产分级及料度组成检查,广泛应用于地质、冶金、粉体、化工、建工、水泥、医药、国防等部门科研、生产、实验室等对物料进行筛分检测。

拍击筛工作原理

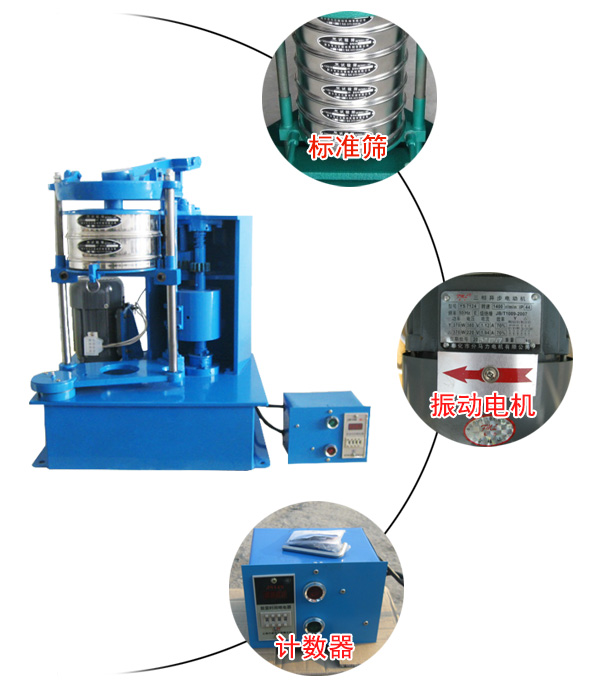

拍击筛结构主要由机座、筛具与传动机构等部分组成。

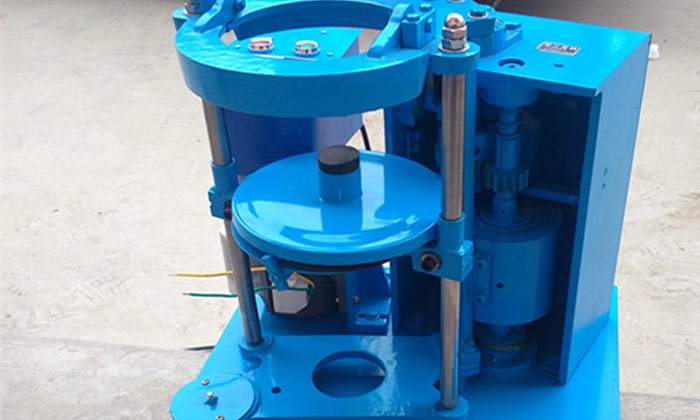

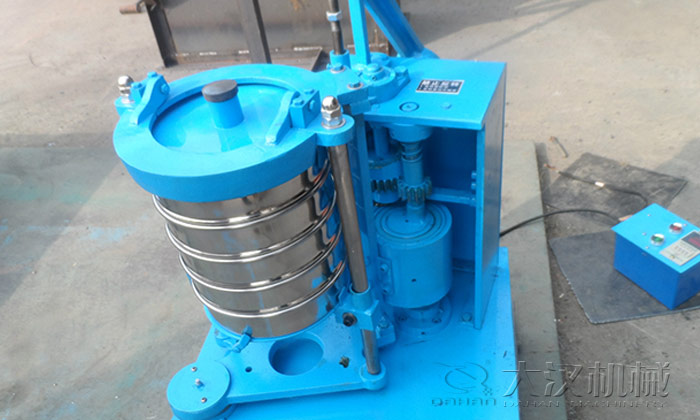

拍击筛(皮带拍击筛/齿轮拍击筛)是由电机带动齿轮通过同步带传动到主轴上,经齿轮变速后主轴按要求的转速转动,主轴带动偏心轮使滑板做往复运动,带动安装在滑板托盘中的拍击筛左右摇动,同时主轴带动顶杆齿轮转动,变速后顶杆齿轮通过凸轮顶击顶杆,顶杆使拍锤上下拍击试验筛上盖,使得试验筛、分样筛中的物料往复和上下振动,使小于标准筛筛面网孔的物料颗粒筛分进下层试验筛,如此层层筛选,使每层试验筛内只留相同粒度的物料。达到不同粒度的分离并确定此物料的粒度组成。使试验筛、分样筛中的物料筛分。

拍击筛性能特点

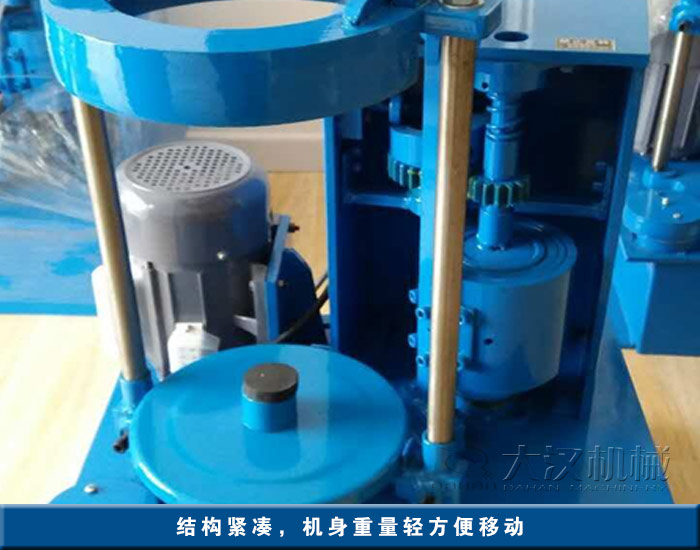

1、结构紧凑,机身重量轻方便移动;

2、产品性能好,坚固耐用;

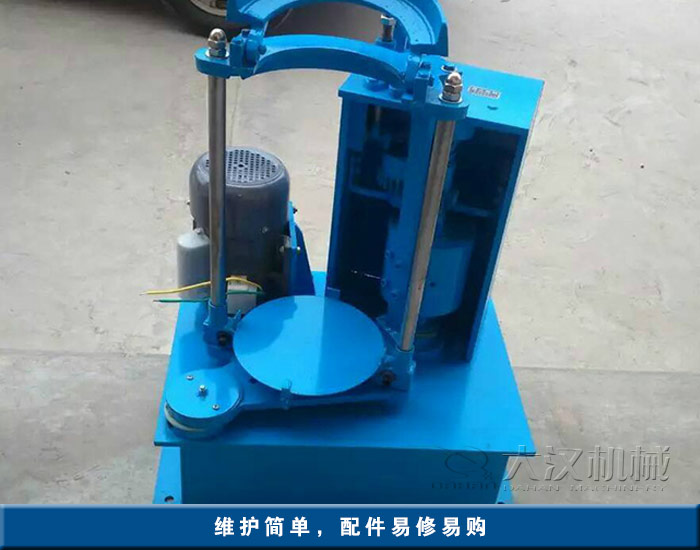

3、维护简单,配件易修易购;

4、筛分效率高,同时具备顶击和往复运动两种形式;

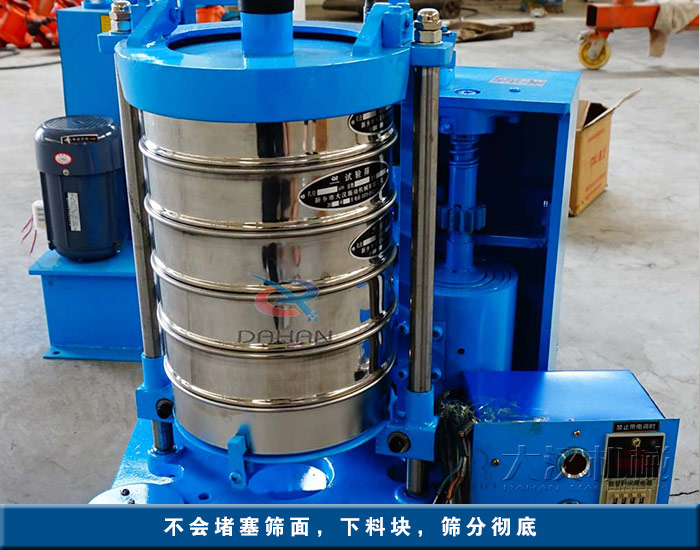

5、不会堵塞筛面,下料块,筛分彻底。

序号 名称 单位 数值
1 筛子直径 毫米 φ200、φ100、φ75
2 筛子层数 7
3 200试验筛 1
4 旋转次数 次/分 290±6
5 拍击次数 次/分 156±3
6 拍击高度 毫米 38±6
7 底盘水平度 mm/min ≤0.6
8 旋转行程 毫米 25
9 电动机 千瓦 0.37
10 外形尺寸 毫米 433*432*785
11 筛机重量 公斤 128
